Graco Smart Dispense GSD500 platform

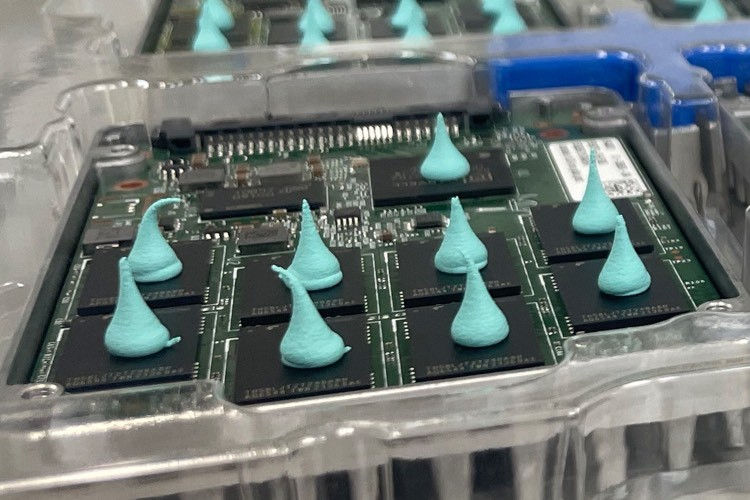

De Graco Smart Dispense GDS300 en GSD500 systemen zijn een platform voor electronica productie

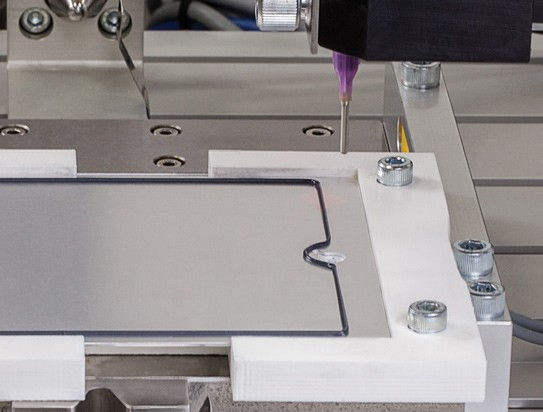

Dit platform betreft een XYZ-tafel waarin de 1K en 2K doseerunits kunnen worden geintregreerd zoals:

  • PSM
  • PR-X
  • PR-Xv
  • PR-Xv mini
  • PC
  • EFR
  • EVR

​​​​​​

Download hier de brochure!

GSD-keuze:

Technische specificaties:

  • GSD300 en GSD500
  • Brushless AC servomotor
  • Verplaatsing XY-as GSD300: 300 x 300 mm
  • Verplaatsing XY-as GSD500: 500 x 500 mm
  • Snelheid XY-as: 500 mm/s.
  • Verplaatsing Z-as: 150 mm
  • Load Z-as: 30 kg
  • Positioneer nauwkeurigheid XYZ: +/-0.02mm
  • Repeteer nauwkeurigheid XYZ: +/- 0.01mm
  • Based on WIndows Interface Graco dispense control system
  • 220-240VAC 16 A. 50/60Hz
  • Luchtdruk: 5.5-7 bar
  • Handbediend push-pull tafel
  • Optie GSD500: transportbaan
  • Vison XY kalibratie en programere
  • Naald reiniging
  • Naald kalibratie
  • Lijm dot weegsysteem
  • Hoogte detectie
  • Lichtzuil
  • Barcode pistool
